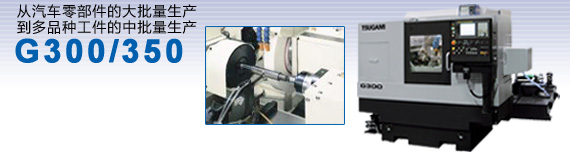

津上精密磨床
●穩定的加工精度
砂輪軸采用津上獨有的高剛性動壓軸承
軌道面采用平穩性強、精密度高的V-平導軌面結構
●高效率性
G300:砂輪直徑φ510、砂輪軸電機標準7.5kW
G350:砂輪直徑φ610、砂輪軸電機標準11kW
可進行高精度磨削及重負荷磨削
●高功能性
固定/可調兩用主軸臺(G300)
手動中心距調整尾座臺(G300)
磨削加工類型輸入功能(G300)
●高舒適性
配備整機式防護罩,改善作業環境
|
機床參數
|
G300S-300
|
G300A-300
|
G300S-500
|
G300A-500
|
G350S-300
|
G350A-300
|
G350S-500
|
G350A-500
|
|
中心距 |
300mm |
500mm |
300mm |
500mm |
|
回轉(直徑) |
300mm |
350mm |
|
砂輪外徑×最寬 |
S:405×75,A:510×100 |
S,A:610×150 |
|
砂輪線速度 |
2,700m/min |
|
快速進給速度 |
X軸16m/min、Z軸20m/min |
|
主軸臺標準類型 |
固定/可調兩用 |
固定 |
|
主軸臺頂尖規格 |
MT.No4 |
|
尾座軸行程 |
200mm(手動中心距調整量)、40mm(液壓) |
50mm(液壓) |
|
尾座臺頂尖規格 |
MT.No4 |
|
砂輪軸電機 |
7.5kW |
11kW |
|
主軸電機 |
1.6kW |
3kW |
|
長×寬 |
2,400×3,740 |
2,825×3,740 |
2,400×3,740 |
2,825×3,740 |
|
凈重 |
4,700kg |
5,000kg |
4,900kg |
5,200kg |
|
